Nos domaines d’intervention BIM

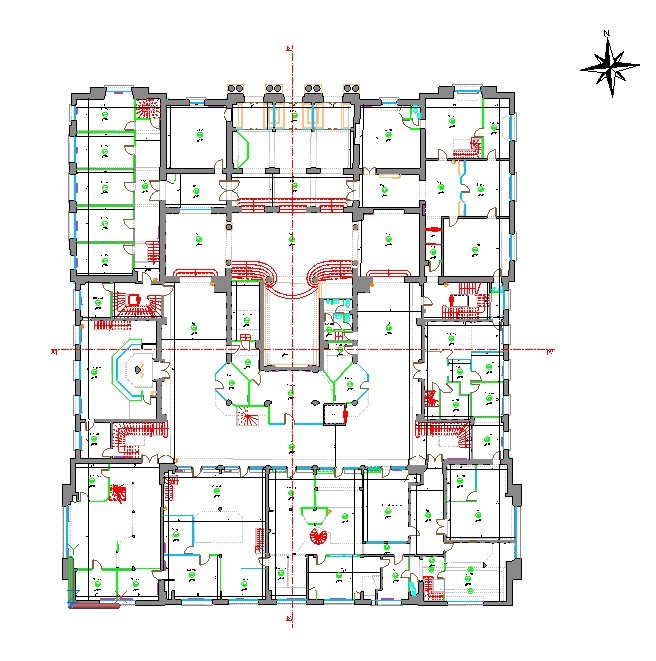

Plan des intérieurs
Le plan des intérieurs est une représentation graphique détaillée des éléments architecturaux d’un bâtiment, tels que les murs, cloisons, portes et fenêtres. Il couvre l’ensemble des niveaux construits, y compris les sous-sols et combles accessibles, tout en assurant la cohérence des systèmes de coordonnées entre les étages. En fonction de l’échelle utilisée, ces plans précisent les éléments à modéliser avec un haut niveau de détail.

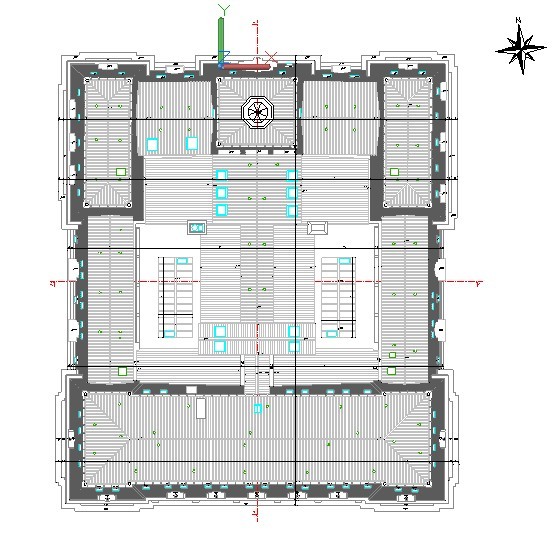

Plan de toiture
Le plan de toiture représente l’ensemble des éléments composant la couverture d’un bâtiment. Son niveau de détail peut varier selon les besoins, afin de fournir une vision claire et adaptée de la configuration existante.

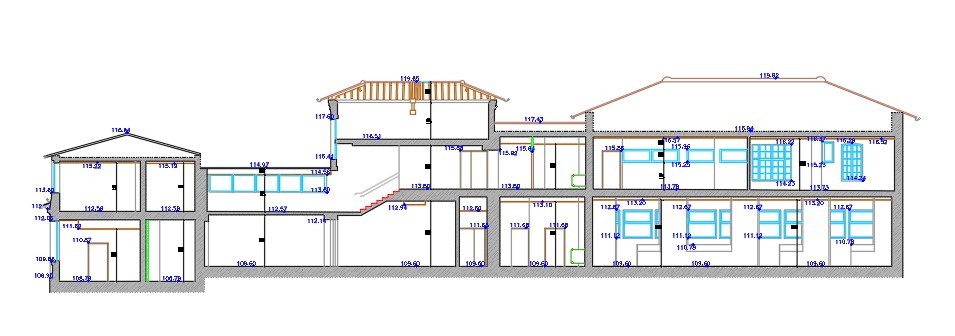

Plan des coupes
Ce plan illustre une section horizontale d’un bâtiment. Il peut se limiter à la représentation des seuls éléments coupés, ou adopter une forme dite « projetée », incluant également les éléments visibles en arrière-plan.
Utilisation : Les plans en coupe sont indispensables pour comprendre la structure interne d’un bâtiment, repérer les éléments porteurs et analyser les relations entre les différents niveaux et volumes

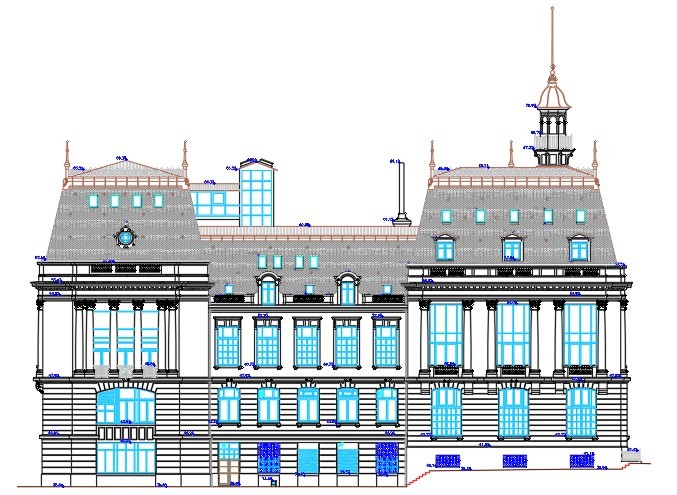

Plan des façades
Le plan de façades restitue les lignes principales du bâtiment, incluant la toiture (faitage et égout), les décrochements, les ouvertures et autres éléments architecturaux visibles. Ces plans sont complétés par une cotation altimétrique précise de l’ensemble des éléments représentés.

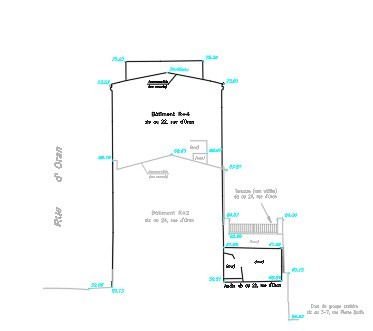

Plan des héberges
En architecture, une héberge désigne la ligne de mitoyenneté formée par l’arête supérieure d’un mur séparatif entre deux bâtiments accolés ou adossés de hauteurs différentes. Elle correspond au sommet de la construction la plus basse. La représentation des héberges permet à l’architecte d’intégrer précisément son projet dans le contexte bâti existant.

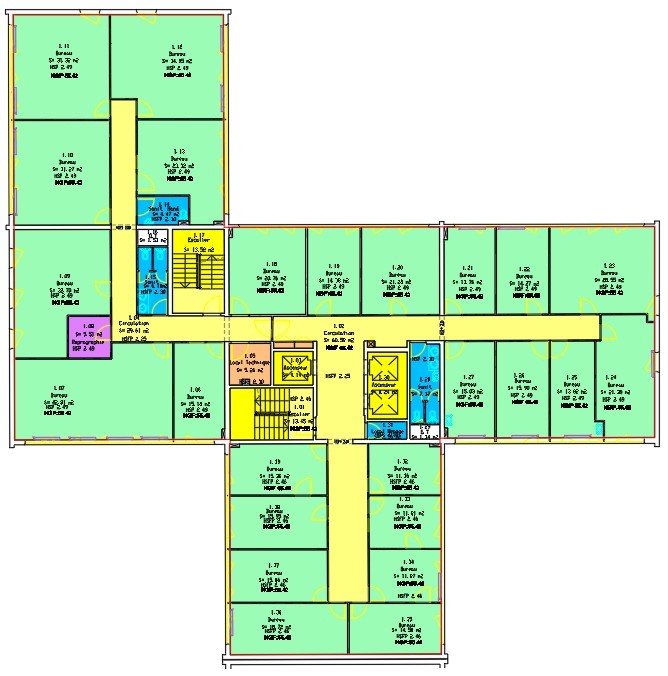

Calculs de surfaces
Réalisé à partir d’un mesurage sur site ou de plans existants, le calcul de surfaces permet de quantifier les espaces selon différentes définitions : surfaces utiles, habitables, privatives, de plancher, ou encore selon la loi Carrez.
Ces mesures sont essentielles pour la gestion des espaces, la vente ou la location de biens immobiliers, ainsi que pour répondre aux exigences réglementaires en vigueur.

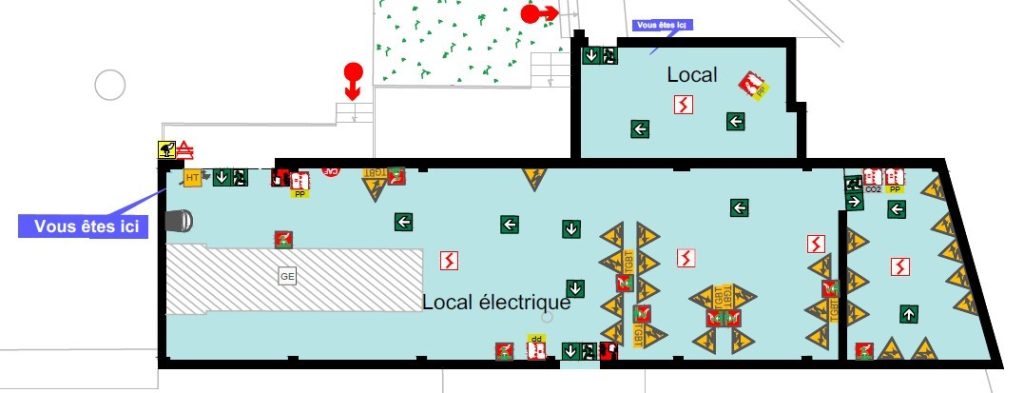

Plan d’intervention
Le plan d’intervention est un document affiché dans les bâtiments recevant du public ou des travailleurs, conçu pour guider les occupants et les services de secours en cas d’urgence (incendie, évacuation, accident, etc.). Il représente de manière claire et normalisée les issues de secours, les extincteurs, les alarmes, les zones à risques, les cheminements d’évacuation et les points de rassemblement.
Conforme à la norme NF X 08-070, ce plan vise à assurer la sécurité des personnes et à faciliter l’intervention rapide des secours.

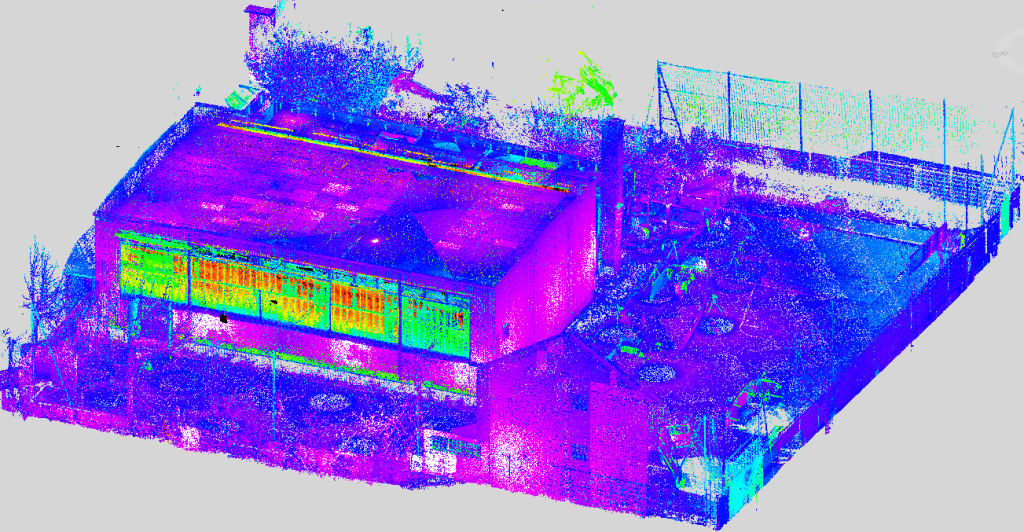

Assemblage de nuage de points
L’assemblage de nuage de points est le processus qui consiste à fusionner plusieurs ensembles de données tridimensionnelles (nuages de points) obtenues par des technologies telles que le scanner laser 3D ou la photogrammétrie. Ces nuages de points représentent un nuage dense de coordonnées spatiales qui décrivent la géométrie d’un objet ou d’un environnement.
L’assemblage permet de créer un modèle 3D complet, précis et cohérent, en combinant ces données provenant de différents angles ou positions de capture. Ce processus est essentiel pour les projets de modélisation, de cartographie, ou de rénovation, garantissant une représentation fidèle et complète de l’environnement réel.
